談?wù)勑禄锇楦咚龠B接器XW4M/XW4N——為歐姆龍?jiān)贁U(kuò)容

來源: 時間:2022-01-22 11:01:39 瀏覽次數:

不斷創新才能跟上社會發展的腳步,滿足社會生產的需求,歐姆龍連接器新伙伴XW4M/XW4N高速系列,是一款怎樣的連接器呢?今天鼎悅電子就帶大家了解下它。

1、XW4M/XW4N系列是一款推入型端子臺基板用連接器。

--何謂推入型端子臺呢?

--推入型端子臺采用推入方式,只需插入電線即可連接。

a、大幅減少連接工時;

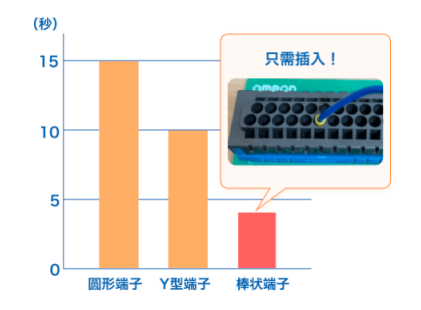

相比采用螺釘方式連接圓形端子、Y型端子,以推入方式連接棒狀端子時的連接工時可減少60%以上。



b、無需擰緊;

使用螺釘端子臺的情況下,制作、運輸、安裝時平均需要擰緊3次。推入型端子臺因?yàn)椴淮嬖诼葆?,因此可?shí)現擰緊操作的工時為零。


2、XW4M/XW4N系列高速連接器的特點

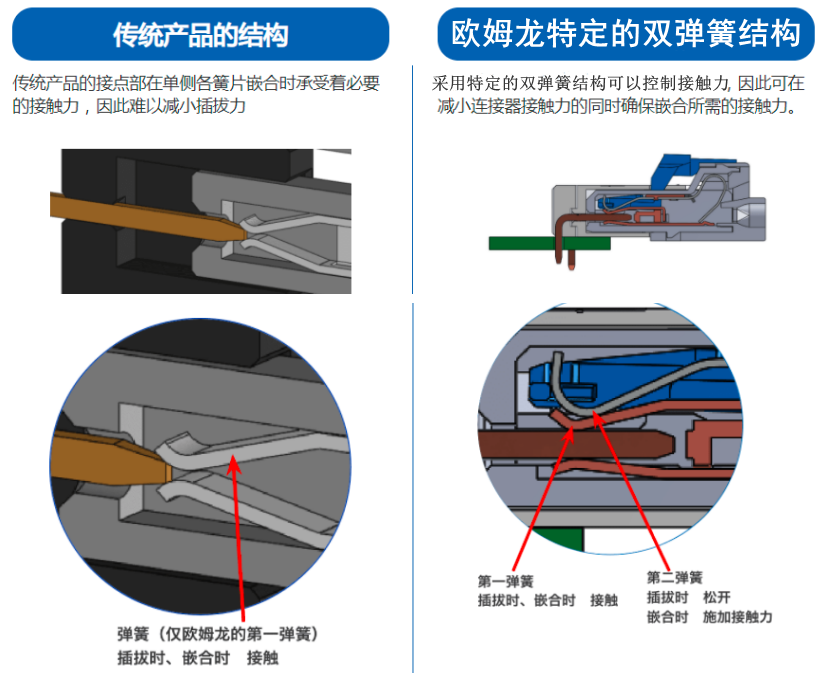

特征1其特點雙彈簧結構在嵌合時通過第一彈簧和第二彈簧的接觸合力確保接觸可靠性,并在插拔時通過操作手柄打開第二彈簧來減小插拔力。如下圖

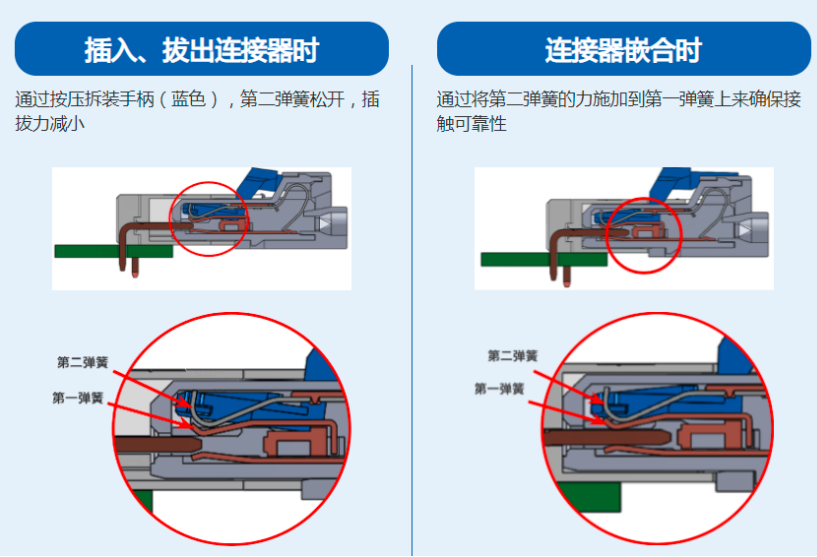

XW4M/XW4N系列高速連接器動作時雙彈簧結構的狀態




特征2單手操作:通過沿連接器手柄方向安裝拆裝手柄,可輕松單手插拔連接器。

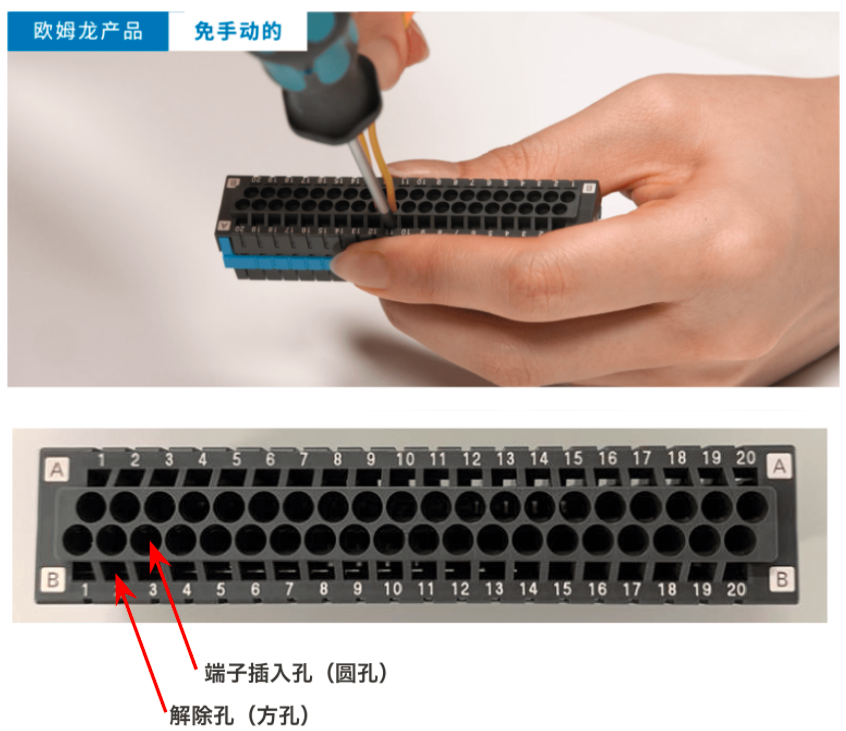

特征3免手動的:通過設置可以固定螺絲刀的解除孔,使雙手進行電纜配線操作成為可能。

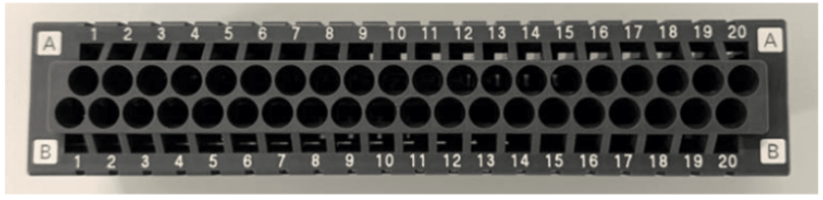

特征4配備標準引腳號標記:標配連接器配線時所需的引腳號標記,無需在基板等其他空間刻印,從而節省了空間和工時。(XW4N型號配備。

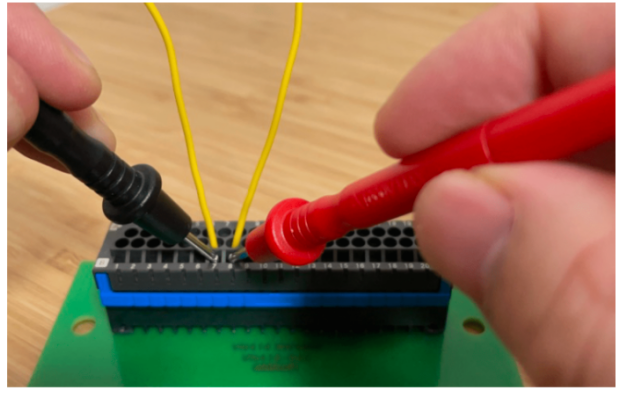

特征5在接線狀態下實現導通確認通過使用解除孔,即使連接了電纜,也可以確認導通。

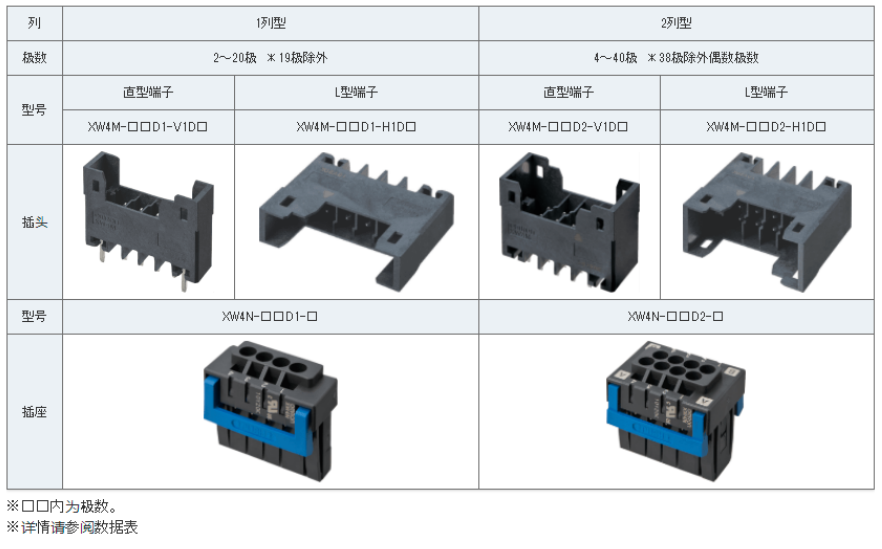

3、XW4M/XW4N系列高速連接器產品陣容




4、XW4M/XW4N系列高速連接器應用市場


好了,小編已經從多個方面對XW4M\XW4N系列高速連接器進行講解,如需更多了解,敬請咨詢廣州鼎悅電子科技有限公司,也可通過站內與客服聯系!
