種類 端子形狀 極數接點構成 線圈額定電壓 型號 最小包裝單位(個) 線圈端子 接點端子 開關通電型 接線片端子

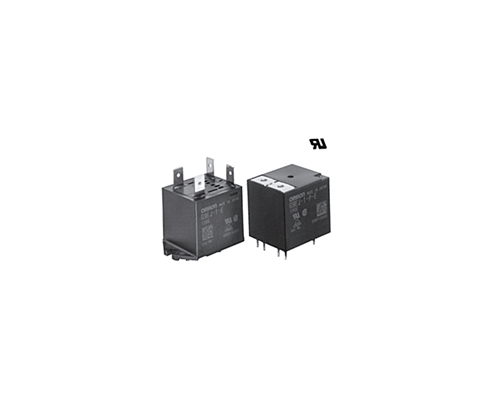

#250接線片端子
#250SPST-NO DC12 V G9EJ-1-E-UVD 10 DC24 V 印刷基板用端子 印刷基板用端子 DC12 V G9EJ-1-P-E-UVD DC24 V - 額定值
操作線圈額定電壓 額定電流 線圈電阻 動作電壓 復位電壓 最大容許電壓(注3.) 功耗 DC12 V 100 mA 120 Ω 額定電壓的60%以下 額定電壓的5%以上 額定電壓的130%
（23℃ 10分鐘以內）約1.2 W DC24 V 50 mA 480 Ω 注1： 額定電流、線圈電阻是指線圈溫度為23℃時的值，公差為±10%。 注2： 動作特性是指線圈溫度+23℃時的值。 注3： 最大容許電壓是指繼電器線圈能承受的電壓最大值。
開關部項目 阻性負載 額定負載 DC400V 15A 額定通電電流 15 A 接點電壓的最大值（開關） 400 V 接點電流的最大值（開關） 15 A
性能項目 G9EJ-1(-P)-E-UVD 接觸電阻*1 100mΩ以下 接點電壓降 0.2V以下（15A通電時） 動作時間 *2 50 ms 以下 復位時間 *2 30 ms 以下 絕緣電阻 *3 線圈-接點間 1,000 MΩ以上 同極接點間 1,000 MΩ以上 耐壓 線圈-接點間 AC2,500V 1分鐘 同極接點間 AC2,500V 1分鐘 耐沖擊電壓 *4 4,500 V 耐振動 壽命 10～55～10Hz 單振幅0.75mm
(加速度： 2.94 ~ 88.9 m/s2)誤動作 10～55～10Hz 單振幅0.75mm
(加速度： 2.94 ~ 88.9 m/s2)耐沖擊 壽命 490 m/s2 誤動作 勵磁 490 m/s2 無勵磁 98 m/s2 機械壽命 *5 20萬次以上 電氣壽命 *6 DC400V 15A 10,000次以上 電氣壽命（阻性負載） *6 DC400V 25A 100,000次以上 短期通電電流 30A（20秒） 過載開關 DC400V 30A（100次以上） 最大切斷電流 DC400V 50A（5次） 逆極性切斷 DC400V －15A（1,000次以上） 使用環境溫度 －40～＋70℃（無結冰、無凝露） 使用環境濕度 5～85% 重量（含附屬品） 約45g 注： 如果沒有特別指明，則上述數值為環境溫度＋23℃下的初始值。 *1. 測量條件：根據電壓下降法，在DC5V 1A的條件下。 *2. 測量條件：外加額定操作電壓時（無二極管）， 不包括接點震蕩時間。 *3. 測量條件：DC500V絕緣電阻計。 *4. JEC-212(1981)標準脈沖電壓波形(1.2×50μs)。 *5. 測試條件/開關頻率：3600次/小時 *6. 測試條件/開關頻率：60次/小時 - (單位：mm)
G9EJ-1-E-UVD
端子排列/內部接線圖
(TOP VIEW)
注：接點端子有極性，連接時請注意。
線圈無極性。
安裝孔加工尺寸
尺寸 (mm) 公差 (mm) ~ 10 ±0.3 10 ~ 50 ±0.5
G9EJ-1-P-E-UVD
端子排列/內部接線圖
(TOP VIEW)
注：接點端子有極性，連接時請注意。
線圈無極性。
安裝孔加工尺寸
尺寸 (mm) 公差 (mm) ~ 10 ±0.3 10 ~ 50 ±0.5
