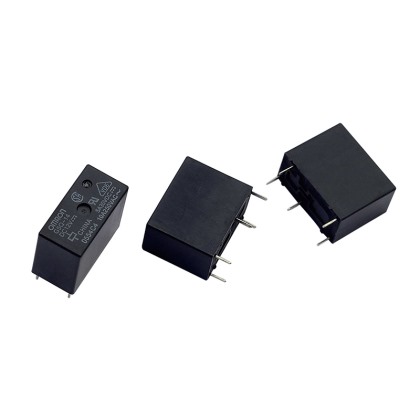

G5Q-14-DC12V

所屬類別：功率繼電器

產品規(guī)格：

G5Q-14-DC12V

所屬類別：功率繼電器

產品規(guī)格：

詳細內容

G5Q 功率繼電器
1極10A開關容量的小型功率繼電器
小型1a/1c接點繼電器。
具有高開關性能，適用于各種負載。
可確保8kV耐沖擊電壓（線圈-接點間）的小型產品。
低線圈功耗（SPST-NO：200mW，SPDT：400mW）
線圈絕緣類型：F類(UL1446)。
符合IEC/EN 60335-1。（-HA型號）

訂購信息

端子形狀	市場代碼	分類	接點結構	防護構造	型號	額定線圈電壓	最小包裝單位
印刷電路板用端子	通用繼電器	標準	SPST-NO (1a)	耐助焊劑型	G5Q-1A	DC5V DC9V DC12V DC24V	100 個/托盤
			SPST-NO (1a)	塑料密封型	G5Q-1A4
			SPDT (1c)	耐助焊劑型	G5Q-1
				耐助焊劑型	G5Q-1-PW	DC5V DC12V DC24V
				塑料密封型	G5Q-14	DC5V DC9V DC12V DC24V
		大容量	SPST-NO (1a)	耐助焊劑型	G5Q-1A-EU	DC5V DC12V DC24V
			SPST-NO (1a)	塑料密封型	G5Q-1A4-EU
			SPDT (1c)	耐助焊劑型	G5Q-1-EU
			SPDT (1c)	塑料密封型	G5Q-14-EU
	家用電器	標準	SPST-NO (1a)	耐助焊劑型	G5Q-1A-HA
		大容量	SPST-NO (1a)		G5Q-1A-EU-HA	DC12VDC DC24VDC
		標準	SPDT (1c)		G5Q-1-HA	DC5VDC DC12VDC DC24VDC
		標準			G5Q-1-HA-PW	DC5VDC DC12VDC DC24VDC
		大容量			G5Q-1-EU-HA	DC12VDC DC24VDC

額定值

操作線圈

接點構成	額定電壓	額定電流 (mA)	線圈電阻 (Ω)	動作電壓 (V)	復位電壓 (V)	最大容許電壓 (V)	消耗功率 (mW)
接點構成	額定電壓	額定電流 (mA)	線圈電阻 (Ω)	額定電壓的%			消耗功率 (mW)
SPST-NO (1a)	DC5V	40	125	75% 以下	5%以上	190% (23oC時)	約200
	DC9V	22.2	405
	DC12V	16.7	720
	DC24V	8.3	2880
SPDT (1c)	DC5V	80	63		5%以上 5 ～ 25%?		約400 約36?
	DC9V	44.4	202
	DC12V	33.3	360
	DC24V	16.7	1440

開關部

項目	電阻負載
	SPST-NO (1a)		SPDT (1c)
	標準	大容量	標準	大容量
接觸結構	單
接點材質	銀合金（無鎘）
接定負載	AC125V 10A AC125V 3A AC250V 3A AC250V 5A DC30V 5A	AC125V 10A AC125V 3A AC250V 3A AC250V 5A DC30V 5A	AC125V 10A (NO) AC125V 3A (NO) AC250V 3A (NO) DC30V 5A(NO) AC125V 3A (NC) AC250V 3A (NC) DC30V 3A(NC)	AC250V 10A(NO) AC125V 3A (NO) AC250V 3A (NO) DC30V 5A (NO) AC125V 3A (NC) AC250V 3A (NC) DC30V 3A (NC)
額定通電電流	10 A (NO)/3 A (NC)
接點電壓最大值	AC277 V, DC30 V
接點電流最大值	AC: 10 A (NO)/3 A (NC) DC: 5 A (NO)/3 A (NC)
