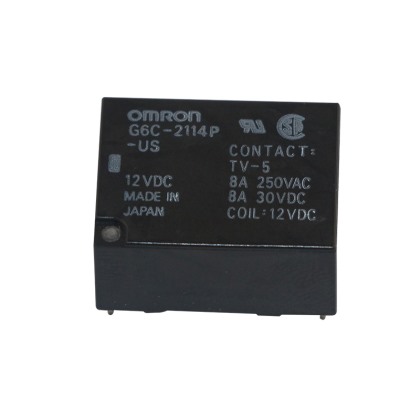

G6C-2114P-US-DC12V
  • G6C-2114P-US-DC12V

G6C-2114P-US-DC12V

所屬類別：功率繼電器

產品規格：
G6C-2114P-US-DC12V
  • G6C-2114P-US-DC12V

G6C-2114P-US-DC12V

所屬類別：功率繼電器

產品規格：
詳細內容
G6C-2 功率繼電器
1a接點10A、1a1b接點8A的小型高容量型
1a接點10A、1a1b接點8A的節省空間的電源開閉及輸出用
實現高10mm、寬20mm、長15mm的小型化
實現消耗電力200mW的高靈敏度
備有超聲波清洗型
備有專用插座P6C

  • 標準型號(UL、CSA認證)

    防護構造 接點結構 繼電器功能端子 中繼功能 最小包裝單位
    單面穩定 單繞組閉鎖 雙繞組閉鎖
    型號 額定線圈電壓 型號 額定線圈電壓 型號 額定線圈電壓
    耐助焊劑 SPST-NO
    (1a)
    +
    SPST-NC
    (1b)     		直型PCB端 G6C-2117P-US 3 VDC G6CU-2117P-US 3 VDC G6CK-2117P-US 3 VDC 100 件/托盤
    DC5 V DC5 V DC5 V
    DC6 V -- DC6 V
    DC12V DC12V DC12V
    DC24V DC24V DC24V
    G6C-2117P-FD-US 5 VDC G6CU-2117P-FD-US 5 VDC G6CK-2117P-FD-US 5 VDC
    12 VDC 12 VDC --
    24 VDC 24 VDC 24 VDC
    G6C-2117P-FD-US DC5V G6CU-2117P-FD-US DC5V G6CK-2117P-FD-US --
    DC12V DC12V DC12V
    DC24V DC24V --
    自緊式PCB端子 G6C-2117C-US DC3V -- -- G6CK-2117C-US --
    DC5V -- --
    DC12V -- DC12V
    DC24V -- DC24V
    完全密封 直型PCB端子 G6C-2114P-US 3 VDC G6CU-2114P-US 3 VDC G6CK-2114P-US 3 VDC
    DC5V DC5V DC5V
    DC6V DC6V DC6V
    DC12V DC12V DC12V
    DC24V DC24V DC24V
    G6C-2114P-FD-US DC5V G6CU-2114P-FD-US DC5V G6CK-2114P-FD-US DC5V
    DC12V DC12V DC12V
    DC24V DC24V DC24V
    自緊式PCB端子 G6C-2114C-US DC3V G6CU-2114C-US -- G6CK-2114C-US DC3V
    DC5V -- --
    DC12V DC12V DC12V
    DC24V -- DC24V
    注:
    訂購時，請在型號后添加額定線圈電壓。
    [示例] G6C-2117P-US DC3 ... 額定線圈電壓
    但是，產品外殼和包裝上的線圈電壓注釋將標記為□□ VDC。

    超聲波清洗型 (UL, CSA 認證)

    防護構造 接點結構 繼電器功能端子 Relay Function 最小包裝
    單位
    單面穩定 單繞組閉鎖 雙繞組閉鎖
    型號 額定線圈電壓 型號 額定線圈電壓 型號 額定線圈電壓
    完全封閉 SPST-NO
    (1a)
    +
    SPST-NC
    (1b)     		直型PCB端子 G6C-2114P-US-U DC5 V -- -- G6CK-2114P-US-U 5 VDC 100件/托盤
    DC12 V -- 12 VDC
    DC24 V -- --
    自緊式PCB端子 G6C-2114C-US-U DC5 V -- -- -- --
    DC12 V -- --
    DC24 V -- --
    注:
    訂購時，請在型號后添加額定線圈電壓。
    [示例] G6C-2114P-US-U DC3 ... 額定線圈電壓
    但是，產品外殼和包裝上的線圈電壓注釋將標記為□□ VDC。

  • 額定值

    操作線圈/單穩型（含超聲波清洗對應型）

    額定電壓 額定電流
    (mA)     		線圈電阻
    (Ω)     		動作電壓(V) 復位電壓(V) 最大容許電壓(V) 消耗功率
    (mW)
    額定電壓的%
    DC3V 67 45 70% 以下 10% 以上 160% (at 23°C) 約 200
    DC5V 40 125
    DC6V 33.3 180
    DC12V 16.7 720
    DC24V 8.3 2,880

    操作線圈/1繞組閉鎖型（含超聲波清洗對應型）

    額定電壓 額定電流
    (mA)     		線圈電阻
    (Ω)     		置位電壓(V) 重置電壓(V) 最大容許電壓(V) 消耗功率
    (mW)
    額定電壓的% 置位線圈 重置線圈
    DC3V 67 45 70% 以下 70% 以下 160% (at 23°C) 200 200
    DC5V 40 125
    DC6V 33.3 180
    DC12V 16.7 720
    DC24V 8.3 2,880

  • 塑料密封型

    直型PCB端子
    G6C-□114P (-FD) -US
    Fully Sealed Model
    注：
    平均尺寸
    <>中的尺寸為(-P6C)插座繼電器的尺寸
    自緊式PCB端子
    G6C-□114C-US
    Fully Sealed Model
    注：
    平均尺寸
    印刷基板加工尺寸
    (BOTTOM VIEW)

    注： * 尺寸公差: ±0.1

    端子配置/內部連接圖
    （BOTTOM VIEW）

    注： * 請注意線圈極性

    1極

    Fully Sealed Model

    2極

    Fully Sealed Model
