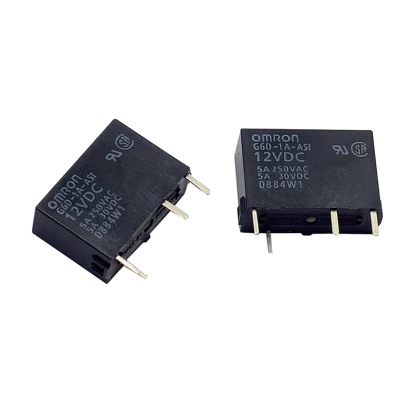

G6D-1A-ASI-DC12V
  • G6D-1A-ASI-DC12V

G6D-1A-ASI-DC12V

所屬類別：功率繼電器

產品規格：
G6D-1A-ASI-DC12V
  • G6D-1A-ASI-DC12V

G6D-1A-ASI-DC12V

所屬類別：功率繼電器

產品規格：
詳細內容
G6D 功率繼電器
用于PC（可編程控制器）、溫控器等輸出用途的小型纖細型功率繼電器
對應高密度安裝，面積減少約45%（與本公司G6B相比）（寬6.5mm×長17.5mm×高12.5mm）
小型繼電器，但可做到5A（AC250V、DC30V）的開閉能力
2A（AC250V、DC30V）具有可以實現30萬次開閉的高壽命
  • 保護構造 接點構成 端子形狀 型號 線圈額定電壓 最小包裝單位
    塑料密封型 SPST-NO (1a) 印刷基板用端子 G6D-1A-ASI 5 VDC 25個/根
    12 VDC
    24 VDC
    G6D-1A-ASI-AP 12 VDC
    24 VDC
    注. 訂購時，請注明線圈額定電壓（V）。

      此外，交付時的包裝標記及標注的電壓規格為□□VDC。

    接線插座
    繼電器型號 適用插座 最小包裝單位
    G6D-1A-ASI P6D-04P 25個
  • 操作線圈
    額定電壓 5 VDC 12 VDC 24 VDC
    額定電流 40 mA 16.7 mA 8.3 mA
    線圈電阻 125 Ω 720 Ω 2,880 Ω
    動作電壓 70%以下
    復位電壓 10%以上
    最大容許電壓 160%(at23°C)
    消耗功率 約200 mW
    注 1. 額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。
    *2. 動作特性為線圈溫度在+23℃時的值。
    *3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
    * 但是反方向安裝時為75%以下。

    開關部(接點部)
    接觸結構 單
    接點材質 Ag合金（無Cd材料）
    (Ag合金（無Cd材料）+鍍Au)*
    額定負載 AC250V 5A
    DC 30V 5A
    額定通電電流 5 A
    接點電壓的最大值 AC250V、DC30V
    接點電流的最大值 5 A
    * （）內為G6D-1A-ASI-AP時的材質。

    性能
    接觸電阻 *1 100 mΩ 以下
    動作時間 10 ms 以下
    復位時間 5 ms 以下
    絕緣電阻 *2 1,000 MΩ 以上 (at DC500 V)
    耐壓 線圈與接點間 AC3,000V 50/60Hz 1min
    同極接點間 AC750V 50/60Hz 1min
    耐沖擊電壓
    (線圈與接點間)     		6 kV (1.2 x 50 νs)
    振動 耐久 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
    誤動作 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
    沖擊 耐久 1,000 m/s2
    誤動作 100 m/s2
    壽命 機械 2,000萬次以上
    (開關頻率18,000次/h)
    電氣 AC250V 5A
    （電阻負載） 7萬次以上
    DC30V 5A
    （電阻負載） 7萬次以上
    AC250V 2A
    （電阻負載） 30萬次以
    DC30V 2A
    （電阻負載） 30萬次以
    （開關頻率1,800次/h）
    故障率P水準
    （參考值 ＊3）     		10 mA at 5 VDC
    (1 mA at 5 VDC) *4
    使用環境溫度 -25～+70℃
    （無結冰、無凝露）
    使用環境濕度 5%～85%
    重量 約 3 g
    注.   上述值為初始值
      1. 測量條件：根據電壓下降法，在DC5V 1A的條件下。
      2. 測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。
      3. 此值為開關頻率在120次/min時的值。
      4. （）內為G6D-1A-ASI-AP時的值。
  • 注. 表示為商品方向指示標志。

    G6D-1A-ASI
    G6D:Dimensions1
    印刷基板加工尺寸
    (BOTTOM VIEW)
    尺寸公差: ±0.1
    G6D:Dimensions2
          		端子配置/內部連接圖
    (BOTTOM VIEW)
    G6D:Dimensions3


    插座P6D-04P
    G6D:Dimensions4
    印刷基板加工尺寸
    (BOTTOM VIEW)
    尺寸公差: ±0.1
    G6D:Dimensions5
