您當前的位置：首頁 ? 產品信息 ? 歐姆龍開關 ? 微動開關  ? D2MV-01L-1C3
高級搜索：

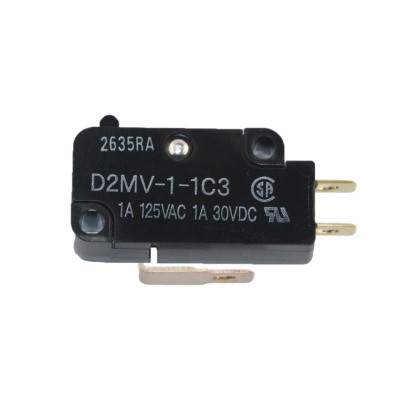

D2MV-01L-1C3
  • D2MV-01L-1C3

D2MV-01L-1C3

所屬類別：微動開關

產品規格：
D2MV-01L-1C3
  • D2MV-01L-1C3

D2MV-01L-1C3

所屬類別：微動開關

產品規格：
詳細內容
D2MV 小型基本開關
低負載動作型的小型基本開關
作為微小負載用，具有良好的接觸可靠性，采用了雙橫桿接點。
采用特定的內部結構，即使動作負載超低，也能確保較高觸點接觸力?？捎糜跈z測輕型物體等用途。
D2MV 小型基本開關
  • 驅動桿 動作力(OF)最大 1 A 0.1 A
    針狀按鈕型


    0.10 N {10 gf}
    		D2MV-1-1C1 D2MV-01-1C1
    0.25 N {25 gf}
    		D2MV-1-1C2 D2MV-01-1C2
    0.49 N {50 gf}
    		D2MV-1-1C3 D2MV-01-1C3
    短擺桿型


    0.49 N {50 gf}
    		D2MV-1L11-1C3 D2MV-01L11-1C3
    擺桿型


    0.29 N {30 gf}
    		D2MV-1L-1C3 D2MV-01L-1C3
    長擺桿型


    0.15 N {15 gf}
    		D2MV-1L111-1C3 D2MV-01L111-1C3
    R形擺桿型


    0.29 N {30 gf}
    		D2MV-1L13-1C3 D2MV-01L13-1C3
    滾珠短擺桿型


    0.49 N {50 gf}
    		D2MV-1L22-1C3 D2MV-01L22-1C3
    滾珠擺桿型


    0.29 N {30 gf}
    		D2MV-1L2-1C3 D2MV-01L2-1C3
    注: 有關SPST-NO以及SPST-NC型號的詳細信息，請垂詢歐姆龍代理商。
    接觸規格
    SPDT
    隔板(另售)、驅動桿(另售)、端子連接用零部件(另售) →R參見"微動開關 共通附屬品"
  • 型號
    額定電壓
    項目
    D2MV-1
    D2MV-01
    阻性負載
    AC125V

    1A

    		0.1A
    DC30V 1A 0.1A
    注: 上述額定值是在下面條件下測得得數據:
    環境溫度: 20±2oC
    環境濕度: 65±5%RH
    操作頻率：30次/min

    性能
    容許操作速度
    		1 mm ～ 1 m/s (針狀按鈕擺桿型的場合)
    容許操作頻率
    機械: 300 次/min以下 (針狀按鈕擺桿型的場合)
    電氣: 60 次/min
    絕緣電阻
    		100 MΩ以上（DC500V絕緣電阻計）
    接觸電阻
    （初始值）
    		D2MV-01 型號: 50 mΩ 以下
    D2MV-1 型號: 30 mΩ 以下
    耐電壓 * 1
    		同極端子間：AC1000 V, 50/60 Hz 1 min
    帶電金屬部與地之間：AC1,500 V, 50/60 Hz 1 min
    各端子與非帶電金屬部之間：AC1，500 V, 50/60 Hz 1 min
    振動 * 2
    		誤動作:頻率10～55Hz 雙振幅1.5mm
    沖擊
    耐久: 動作力（OF）為0.10N的型號：150 m/s2 {約 15G}以下
    動作力（OF）為0.25～0.49N的型號: 400 m/s2 {約 40G}以下
    誤動作*1: 100 m/s2 {約10G}以下
    壽命 * 3
    機械: 1，000萬次以上（60次/min）
    電氣: D2MV-1 型號:50萬次以上（30次/min）
    D2MV-01 型號:100萬次以上（30次/min）
    保護結構
    		IEC IP40
    電擊防護等級
    		Class I
    耐漏電起痕指數(PTI)
    		175
    使用環境溫度
    		-25～+80℃ 60%RH以下（無結冰、無凝露）
    使用環境濕度
    		85%RH以下（+5～+35℃時）
    重量
    		約6g（針狀按鈕擺桿型的場合）
    注: 上述數值為初始值。
    * 1 耐電壓為使用了隔板（參考相關頁）時的數值。
    * 2 針狀按鈕型為自由位置和總行程位置上的數值，擺桿型為總行程位置上的數值。接點的閉路或開路在1ms以內。
  • 注: 1. 除非另有規定，否則所有尺寸均采用毫米作為單位。
    2. 括號中的RF值表示擺桿重量未施加于柱塞時的值。
    3. 除非另有規定，否則所有的外形尺寸均采用±0.4 mm公差。
    4. 上述動作特性適用于A方向 ()的動作。
    針狀按鈕擺桿型 img
    D2MV-1-1C
    D2MV-01-1C
    注: 在 中，填入動作力記號。
    D2MV:Dimensions1
    型號
    D2MV-1-1C1
    D2MV-01-1C1
    D2MV-1-1C2
    D2MV-01-1C2
    D2MV-1-1C3
    D2MV-01-1C3
    OF 最大
    RF 最小
    		0.10 N {10 gf}
    0.005 N {0.5 gf}
    (參考值)     		0.25 N {25 gf}
    0.01 N {1 gf}
    (參考)     		0.49 N {50 gf}
    0.02 N {2 gf}
    (參考)
    PT 最大
    OT 最小
    MD 最大
    		1.2 mm
    1.3 mm
    0.25 mm
    OP
    		14.7±0.4 mm
