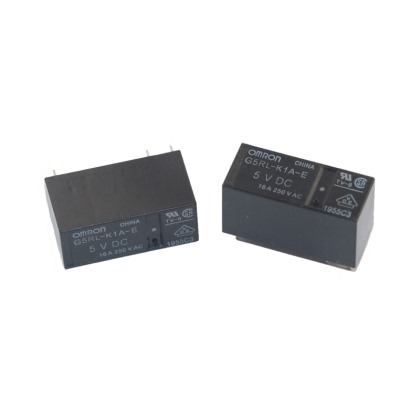

G5RL-K1A-E-DC5V
  • G5RL-K1A-E-DC5V

G5RL-K1A-E-DC5V

所屬類別:磁保持繼電器

產品規格:

G5RL-K1A-E-DC5V
  • G5RL-K1A-E-DC5V

G5RL-K1A-E-DC5V

所屬類別:磁保持繼電器

產品規格:

詳細內容
G5RL-U/-K 功率繼電器
小型低背,實現16A開關的閉鎖型繼電器
線圈與接點間的絕緣沿面距離8mm。
耐沖擊電壓高達10kV,高絕緣。
最高環境溫度可達85℃。
適用于TV-8額定規格。(接點構成:1a)
磁保持繼電器
  • 分類 端子形狀 接點結構 保護構造 1線圈鎖閉型 2線圈鎖閉型 最小包裝單位
    型號 線圈額定電壓 型號 線圈額定電壓
    高容量型 印刷電路板用端子 1a 耐助焊劑型 G5RL-U1A-E DC3 V
    DC5 V
    DC6 V
    DC12 V
    DC24 V
    G5RL-K1A-E DC5 V
    DC12 V
    DC24 V
    100 個/托盤
    1c G5RL-U1-E G5RL-K1-E
    注: 訂購時,請注明額定線圈電壓(V)。
    例: G5RL-U1A-E
    此外,交付時的包裝標記及標注的電壓規格為□□VDC。
  • 線圈
    1線圈閉鎖型
    額定電壓 額定電流
    (mA)
    線圈電阻
    (Ω)
    動作電壓 復位電壓 最大容許電壓 消耗功率
    (W)
    額定電壓的%
    DC3 V 200 15 70% 以下. 70% 以下. 130% 約. 0.6
    DC5 V 120 41.7
    DC6 V 100 60
    DC12 V 50 240
    DC24 V 25 960


    2線圈閉鎖型
    額定電壓
    額定電流
    (mA)
    線圈電阻
    (Ω)
    動作電壓 復位電壓 最大容許電壓 消耗功率
    (W)
    動作線圈 復位線圈 動作線圈 復位線圈 額定電壓的% 動作線圈 復位線圈
    DC5V 150 33.3 70% 以下. 70% 以下. 130% 約. 0.75
    DC12V 62.5 192
    DC24V 35 686 約. 0.84
    注. 額定電流和線圈電阻為線圈溫度23℃時的值,公差為±10%。
  • G5RL-K1A-E

    印刷基板加工尺寸(BOTTOM VIEW)

    端子配置/內部接線圖
    (BOTTOM VIEW)


    注. 請注意線圈極性。
    注 方向標記如下所示:
