歐姆龍功率繼電器G5PZ-1A系列
  • 歐姆龍功率繼電器G5PZ-1A系列

歐姆龍功率繼電器G5PZ-1A系列

所屬類別：功率繼電器

產品規格：
歐姆龍功率繼電器G5PZ-1A系列
  • 歐姆龍功率繼電器G5PZ-1A系列

歐姆龍功率繼電器G5PZ-1A系列

所屬類別：功率繼電器

產品規格：
詳細內容

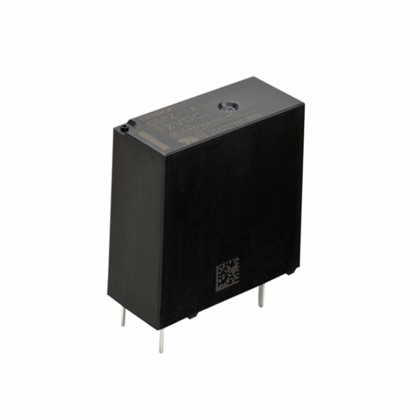

G5PZ 功率繼電器

20 A緊湊型功率繼電器

  • 10.5 mm (W)纖薄型和1極16 A/20 A開關能力
  • 高靈敏度，530 mW的線圈功耗，保持電壓降低50%，進一步節省了能源
  • 最短6.4 mm的絕緣距離， 10 kV的耐沖擊電壓(線圈和觸點之間)
  • 符合IEC60664-1標準的加強絕緣
  • 分類 接點構成 防護構造 型號 額定線圈電壓 最小包裝單位
    標準 SPST-NO (1a) 耐助焊劑 G5PZ-1A 5 VDC
    12 VDC
    24 VDC     		100件/托盤
    大容量 G5PZ-1A-E
    注1. 訂購時，請在型號后添加額定線圈電壓。
    示例：G5PZ-1A DC12:額定線圈電壓
    但是，產品外殼和包裝上的線圈電壓注釋將標記為 VDC。
  • 線圈
    項目



    額定電壓     		額定電流(mA) 線圈電阻(W) 動作電壓(V) 復位電壓(V) 最大電壓(V) 功耗(mW)
    額定電壓的%
    5 VDC 106 47 75%以下 10%以上 140%
    (23°C時)     		約530
    12 VDC 44.1 272
    24 VDC 22.1 1087
    注 1. 額定電流和線圈電阻是在線圈溫度為23℃時的測定值，公差為±10%。
    2. 動作特性是在線圈溫度為23℃時的測定值。
    3. “最大電壓”是指繼電器線圈能承受的電壓最大值。

    接點
    分類
    		標準 大容量
    型號
    		G5PZ-1A G5PZ-1A-E
    負載
    項目     		阻性負載
    接點類型 單
    接點材質 銀合金(無鎘)
    額定負載 16 A @ 250 VAC 20 A @ 250 VAC
    額定通電電流 16 A 20 A
    最大開關電壓 250 VAC
    最大開關電流 16 A 20 A

    實際負載壽命(參考值)
    1. 250 VAC變頻器負載(標準) 浪涌電流： 240 A(0-P， 上升時間3 ms或以上)， 電流16 A，切斷電流0 A
    50,000次以上(23°C時)
    2. 250 VAC變頻器負載(大容量) 浪涌電流： 240 A(0-P， 上升時間3 ms或以上)， 電流20 A，切斷電流0 A
    50,000次以上(23°C時)

    特性
    分類
    		標準 大容量
    型號
    項目     		G5PZ-1A G5PZ-1A-E
    接點電阻 *1 100 mΩ以下
    動作時間 15 ms以下
    復位時間 5 ms以下
    絕緣電阻 *2 1,000 MΩ以上
    絕緣強度 線圈與接點間 4,000 VAC 50/60 Hz 1 min
    同極接點間 1,000 VAC 50/60 Hz 1 min
    耐沖擊電壓 線圈與接點間 10 kV (1.2 x 50 μs)
    抗振性 毀壞 10～55～10Hz，單振幅0.75 mm
    (雙振幅1.5 mm)
    誤動作 10～55～10Hz，單振幅0.75 mm
    (雙振幅1.5 mm)
    抗沖擊性 毀壞 1,000 m/s2
    誤動作 200 m/s2
    耐久性 機械壽命 2,000,000次以上
    電氣壽命
    (阻性負載)     		100,000次
    (250 VAC，16 A時)     		50,000次
    (250 VAC，20 A時)
    故障率P水準(參考值)*3 5 VDC 100 mA
    動作溫度 -40 to 70°C
    (無結冰或凝露)
    使用環境濕度 5～85%
    重量 約10.5 g
    注. 上表中的值為23°C時的初始值。
    1. 測量條件：在5 VDC、1A時采用電壓降方法
    2. 測量條件：采用500 VDC兆歐表在與測量耐壓強度相同的位置測得。
    3. 此值在開關頻率為120次/分鐘的條件下測得。
  • (單位： mm)
    G5PZ
    G5PZ:外形尺寸1
    PCB安裝孔
    (底視圖)
    公差：±0.1mm
    G5PZ:外形尺寸2     		端子排列/內部連接
    (底視圖)
    G5PZ:外形尺寸3
    (No coil polarity)

  • ●繼電器動作后的線圈電壓下降(保持電壓)

    • 如果繼電器動作后線圈電壓降為保持電壓，應先向線圈施加額定電壓至少100ms，如下圖所示。
    • 線圈保持電壓需要的電壓至少為額定電壓的50%。請勿讓電壓波動使線圈保持電壓降至此值以下。

    G5PZ:外形尺寸4

    施加
    線圈電壓     		線圈電阻* 功耗
    額定電壓 100% 475 Ω (5 VDC)
    272 Ω (12 VDC)
    1087 Ω (24 VDC)     		約530 mW
    保持電壓 50% 約133 mW
    * 線圈電阻是在線圈溫度為23℃時的測定值，公差為±10%
