- 種類
種類 構造 接點構成 型號 線圈額定電壓（V） 最小包裝單位 單型、穩定型 塑料密封型 DPDT(2c) G6K-2F-RF-V DC3、4.5、5、 12 40個/桿裝 注.1 訂購時，請注明線圈額定電壓（V）。 例：G6K-2F-RF-V
此外，交付時的包裝標記及產品上標注的電壓規格為□□VDC。 - 操作線圈
額定電壓（V） 項目額定電流
(mA)線圈電阻
(Ω)動作電壓
(V)復位電壓
(V)最大容許電壓
(V)消耗功率
(mW)% DC 3 33.0 91 80% 以下 10% 以上 150% 約100 DC 4.5 23.2 194 DC 5 21.1 237 DC 12 9.1 1,315 注 1. 額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10％。 2. 動作特性指的是線圈溫度為+23℃時的值。 3. 最大容許電壓指的是繼電器線圈能承受的電壓最大值。
開關部（接點部）
* 負載側V.SWR≤1.2時的值。項目 負載電阻負載 額定負載 AC125V 0.3A
DC30V 1A
DC10V 10mA
8GHz 1W *額定通電電流 1A 接點電壓的最大值 AC125V、DC60V 接點電流的最大值 1A
高頻特性 *1項目 頻率8GHz 差分傳輸特性 插入損耗 3dB以下 絕緣 15dB以上 回復損耗（V.SWR） 5dB以上（3.57以下） 單向特性
（參考值）插入損耗 4dB以下 絕緣 同極接點間 15dB以上 異極接點間 15dB以上 回復損耗（V.SWR） 5dB以上（3.57以下） 傳遞功率的最大值 1W *2 開閉功率的最大值 1W *2 注 1. 測量類的阻抗為50Ω。（差動阻抗為100Ω） 2. 上述值為初始值。 *1 在重復性（再現性）要求較高的用途中使用時，請向本公司咨詢。 *2 負載側V.SWR≤1.2時的值。
性能接觸電阻 *1 100 mΩ 以下 動作時間 *2 3ms以下（約1.4ms） 復位時間 *2 3ms以下（約0.7ms） 絕緣電阻 *3 500 MΩ 以上（DC500V時） 耐壓 線圈和接點間 AC350V 50/60Hz 1min 異極接點間 AC350V 50/60Hz 1min 同極接點間 AC350V 50/60Hz 1min 線圈接點與接地線之間 AC350V 50/60Hz 1min 振動 耐久 10～55～10Hz 單振幅2.5mm（雙振幅5mm） 誤動作 10～55～10Hz 單振幅1.65mm（雙振幅3.3mm） 沖擊 耐久 1,000 m/s2 誤動作 750 m/s2 耐久性 機械 5,000萬次以上（開關頻率36,000次/h） 電氣 100萬次以上（DC10V10mA、開關頻率1,800次/h） 10萬次以上（其它額定負載、開關頻率1,800次/h） 使用環境溫度 -40～＋70℃（無結冰、無凝露） 使用環境濕度 5～85％RH 重量 約1.16 g 注. 上述值為初始值。 1. 測量條件：DC1V 10mA電壓下降法。 2. （ ）內的值為實效值。 3. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。

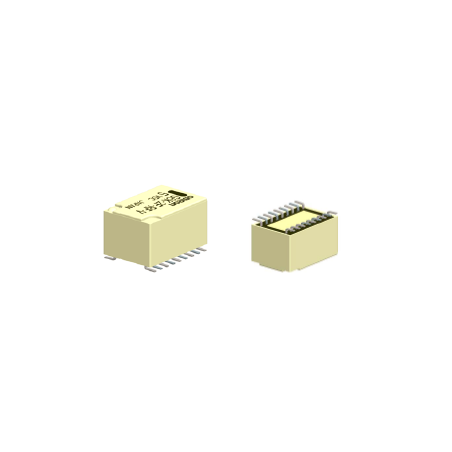

G6K-2F-RF-V
印刷基板加工尺寸
(頂視圖)
尺寸公差為:±0.1mm
端子配置/內部接線圖
(頂視圖)
注. 請注意線圈極性。注 1. 普通尺寸公差為±0.3mm。 2. 端子的共面性為0.15mm以下。 3. 印刷基板加工圖的尺寸為考慮了焊接性能的推薦示例。
高頻特性因焊盤部分的尺寸而異。請在實際設備基板上確認對高頻 特性的影響之后再使用。關于包裝規格
管裝
下圖所示為管裝包裝，繼電器本體的方向性指示標記位于左側。
請注意印刷基板封裝時繼電器的方向。
