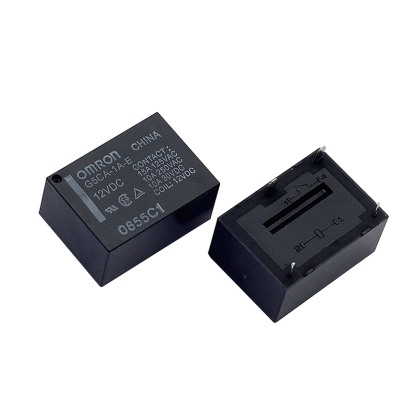

端子形狀 應用市場 分類 接點構成 保護構造 型號 線圈額定電壓 最小包裝單位 印刷基板用端子 通用 標準型 SPST-NO (1a) 耐助焊劑型 G5CA-1A 5VDC
12VDC
24VDC20 個/根 塑料密封型 G5CA-1A4 高靈敏度型 耐助焊劑型 G5CA-1A-H 塑料密封型 G5CA-1A4-H 高容量型 耐助焊劑型 G5CA-1A-E 家用電器 G5CA-1A-E-HA 12VDC
24VDC接線片端子型(#187) 通用 G5CA-1A-TP-E 5VDC
12VDC
24VDC注: 1. 訂購時，請注明線圈額定電壓（V）。
此外，交付時的包裝標記及標注的電壓規格為□□VDC。 2. 有關其他的線圈電壓規格請另行查詢。 3. 不生產高容量的塑料密封型產品。 4. 不生產標準型、高靈敏度型的接線端子型產品。 - 操作線圈
項目 標準型高靈敏度型5 VDC 12 VDC 24 VDC 5 VDC 12 VDC 24 VDC 額定電流 40 mA 16.7 mA 8.3 mA 30 mA 12.5 mA 6.25 mA 線圈電阻 125 Ω 720 Ω 2,880 Ω 167 Ω 960 Ω 3,840 Ω 動作電壓 75% 以下的額定電壓 80% max. of rated voltage 復位電壓 10% 以上的額定電壓 最大容許電壓 150% (標準型)/130% (高容量型、接線片端子型) (at 23oC) 150% (at 23oC) 消耗功率 約 200 mW 約 150 mW 注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10％。 注: 2. 動作特性為線圈溫度+23℃時的值。 注: 3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 注: 除非另有規定，否則所有尺寸均采用毫米作為單位。
G5CA-1A(4)
G5CA-1A(4)-H
G5CA-1A-E(-HA)
端子配置/內部連接圖
(BOTTOM VIEW)
印刷基板加工尺寸
(BOTTOM VIEW)
尺寸公差為±0.1mm
